Τι σημαίνει το IR σε έναν ελεγκτή φωτός;
Και ποια είναι η αρχή της;
Όνομα επικοινωνίας: Penny ； Tel /Whatsapp: +8615327926624 ； Email: penny@guoyeled.com
I. Αρχή λειτουργίας του IR (υπέρυθρη)
1.
Ελεγκτής (τηλεχειριστήριο):
Όταν ο χρήστης πατήσει το πλήκτρο στο τηλεχειριστήριο, το εσωτερικό τσιπ θα δημιουργήσει το αντίστοιχο σήμα δυαδικού κώδικα (διαφορετικά πλήκτρα αντιστοιχούν σε διαφορετικούς κωδικούς).
Αυτό το σήμα μετατρέπεται σε κύματα υπέρυθρων φωτός (με μήκη κύματος που συνήθως κυμαίνονται από 760nm έως 1mm, τα οποία ανήκουν σε αόρατο φως) από διόδους που εκπέμπουν υπέρυθρες (LED) και εκπέμπονται στον περιβάλλοντα χώρο.
2. Μετάδοση σήματος
Χαρακτηριστικά μετάδοσης γραμμών:
Οι υπέρυθρες ακτίνες ταξιδεύουν σε ευθεία γραμμή. Είναι απαραίτητο να διασφαλιστεί ότι δεν υπάρχουν εμπόδια (όπως τοίχοι, έπιπλα κ.λπ.) μεταξύ του τηλεχειριστηρίου και του δέκτη λυχνίας LED. Διαφορετικά, το σήμα θα μπλοκαριστεί.
Εάν υπάρχουν εμπόδια στη μέση, η γωνία ή η θέση πρέπει να προσαρμοστούν για να διασφαλιστεί ότι το φως λάμπει απευθείας στον δέκτη.
3. Λήψη σήματος και αποκωδικοποίηση

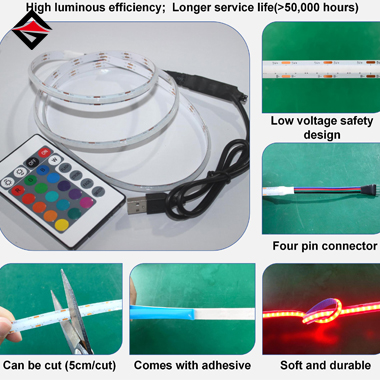

LED Light Strip Receiver:
Ο δέκτης είναι εξοπλισμένος με μια υπέρυθρη φωτοδίοδο μέσα, η οποία μπορεί να ανιχνεύσει τις αλλαγές έντασης των κυμάτων υπέρυθρων φωτός.
Όταν λαμβάνονται ελαφριά κύματα, η φωτοδίοδο μετατρέπει το σήμα φωτός σε ένα ηλεκτρικό σήμα και το μεταδίδει μέσω του κυκλώματος στο τσιπ αποκωδικοποίησης.
Το τσιπ αποκωδικοποίησης αναλύει τον δυαδικό κώδικα στο ηλεκτρικό σήμα, προσδιορίζει τις λειτουργίες των χρηστών (όπως η ενεργοποίηση του φωτός, η μείωση, η αλλαγή του χρώματος κ.λπ.) και οδηγεί τη λωρίδα φωτός για να εκτελέσει τις αντίστοιχες οδηγίες.
Ii. Βασικά χαρακτηριστικά του IR (υπέρυθρη)
1. Πλεονεκτήματα
Χαμηλό κόστος:
Η δομή του υλικού είναι απλή (απαιτούνται μόνο υπέρυθρες λυχνίες LED και φωτοδιόδους), καθιστώντας την κατάλληλη για σενάρια χαμηλού κόστους (όπως λωρίδες φωτός οικιακής χρήσης και βασικά φωτιστικά).
Βολική λειτουργία:
Δεν απαιτείται σύνδεση ή σύνδεση στο διαδίκτυο. Ανταποκρίνεται αμέσως μετά την πίεση και το κόστος μάθησης για τους χρήστες είναι χαμηλό (παρόμοιο με τα παραδοσιακά τηλεχειριστήρια οικιακής συσκευής).
Χαμηλή κατανάλωση ενέργειας:
Τα τηλεχειριστήρια συνήθως χρησιμοποιούν μπαταρίες κουμπιών ή ξηρές μπαταρίες και η διάρκεια ζωής της μπαταρίας μπορεί να διαρκέσει για αρκετούς μήνες έως αρκετά χρόνια (ανάλογα με τη συχνότητα χρήσης).
2. Μειονεκτήματα
Αυστηρό όριο οπτικής απόστασης:
Πρέπει να ευθυγραμμιστεί σε ευθεία γραμμή με τον δέκτη και η απόσταση ελέγχου πρέπει να είναι μικρή (συνήθως 5 έως 10 μέτρα). Δεν μπορεί να χρησιμοποιηθεί όταν υπερβαίνει το εύρος ή εμποδίζεται.
Αδύναμη ικανότητα κατά της παρεμβολής:
Το ισχυρό φως (όπως το φως του ήλιου, οι λαμπτήρες αλογόνου) μπορεί να παρεμβαίνει στα υπέρυθρα σήματα, προκαλώντας ψευδή ενεργοποίηση ή μείωση της ευαισθησίας.
Κακή συμβατότητα πολλαπλών συσκευών:
Οι κώδικες IR διαφορετικών εμπορικών σημάτων μπορεί να διαφέρουν. Τα τηλεχειριστήρια συνήθως μπορούν να ταιριάζουν μόνο σε συγκεκριμένα μοντέλα φωτεινών λωρίδων και δεν είναι εναλλάξιμα.
Iii. Τυπικά σενάρια εφαρμογής του IR (υπέρυθρης ακτινοβολίας) στο LED Light Light
1. Βασικός φωτισμός οικιακής χρήσης
Φωτισμός LED του κομοδίνο, λωρίδες φωτός γραφείου:
Ο διακόπτης, η φωτεινότητα ή η θερμοκρασία χρώματος μπορούν να ελεγχθούν σε κοντινή απόσταση μέσω ενός μικρού τηλεχειριστηρίου IR, καθιστώντας το κατάλληλο για απλά σενάρια που δεν απαιτούν σύνθετη αλληλογραφία.
Διακοσμητικές λωρίδες φωτός (όπως ντουλάπια, ανώτατα όρια):
Κατά την εγκατάσταση, απόκρυψη του δέκτη κοντά στη λωρίδα φωτός και στοχεύστε άμεσα το τηλεχειριστήριο για τον έλεγχο για να αποφύγετε την έκθεση του κυκλώματος και επηρεάζοντας την εμφάνιση.
2. Επιχειρηματικά σενάρια χαμηλού κόστους
Φωτισμός για μικρά καταστήματα και ντουλάπια προβολής:
Δεν απαιτείται έξυπνο σύστημα. Το χρώμα ή η φωτεινότητα των λωρίδων φωτός μπορεί να ρυθμιστεί γρήγορα μέσω του τηλεχειριστηρίου IR για να καλύψει τις βασικές ανάγκες οθόνης.
Προσωρινή διάταξη δραστηριότητας:
Για παράδειγμα, οι διακοσμήσεις προσωρινής λωρίδας φωτός που έχουν συσταθεί σε πάρτι και εκθέσεις μπορούν να αναπτυχθούν γρήγορα με έλεγχο IR, μειώνοντας το κόστος εξοπλισμού.
Περίληψη
Το IR (Infrared) είναι μια απλή και οικονομική τεχνολογία ελέγχου ταινιών φωτός. Με τη χαμηλή κατανάλωση ενέργειας και τα χαρακτηριστικά ελέγχου κατά παραγγελία, χρησιμοποιείται ευρέως σε βασικά σενάρια φωτισμού. Ωστόσο, οι ελλείψεις της γραμμής οπισθοπορείας και κατά των παρεμβολών το καθιστούν πιο κατάλληλο για τις απαιτήσεις ελέγχου των περιβαλλόντων μικρής κλίμακας και μη σύνθετου. Εάν απαιτούνται απομακρυσμένες λειτουργίες, απαιτούνται σύνδεση πολλαπλών συσκευών ή έξυπνες λειτουργίες, συνιστώνται τεχνολογίες όπως RF (ραδιοσυχνότητα) ή Wi-Fi.
Στο επόμενο άρθρο, θα εισαγάγουμε λεπτομερώς τους ελεγκτές RF. Περιμένετε!
